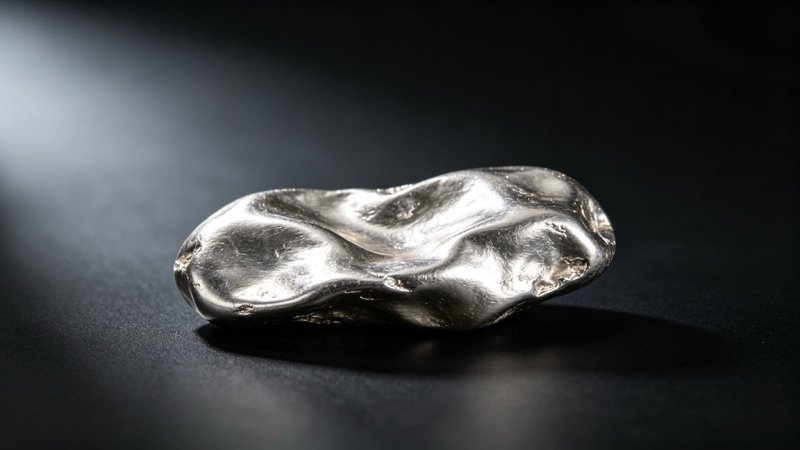

铟是一种柔软、低熔点、略带蓝色的稀散金属，地壳中几乎没有独立矿床，全部作为锌矿、铅锌矿冶炼的副产品回收，产量小、价格高。它最出名的用途是触摸屏和显示器：氧化铟锡（ITO）透明导电膜是平板液晶、有机发光二极管、触控屏和等离子电视唯一大规模量产的透明电极材料——既要透明又要导电，几乎找不到第二种性价比接近的材料，智能手机、平板、笔记本和自助终端的屏幕玻璃背后都有一层仅几十纳米厚的 ITO 膜。半导体领域，铟与磷、砷形成的化合物半导体是红外探测、光纤通信和高频器件的关键材料：磷化铟是长距离光纤通信用激光器和探测器的衬底，砷化铟则用于红外传感器和太赫兹器件。焊料是铟的另一块重要市场：铟基软焊料低温、浸润性好、能在不同热膨胀系数的材料之间缓冲应力，被用于半导体封装、低温真空密封和光伏组件，尤其在要求极低温度焊缝的航天和低温电子设备中不可替代。它还用于低熔点合金（消防喷淋、易熔塞）、合金轴承和核辐射监测探测器。
三氧化二铟（In2O3）是 ITO 透明导电膜的主成分之一，白色或浅黄色粉末，掺入锡后即变成导电透明薄膜，是触摸屏、液晶面板和 OLED 显示屏电极的核心材料。砷化铟（InAs）是一种窄带隙半导体，电子迁移率极高，主要用于制造红外探测器、量子阱器件、霍尔传感器和高速电子器件，也用于太赫兹成像研究。磷化铟（InP）直接带隙、电子迁移率高，是光纤通信中 1310 纳米和 1550 纳米波长激光器、光探测器和高速电子迁移率晶体管的衬底材料，支撑着今天骨干互联网的光通信网络。ITO 即掺锡氧化铟（Indium Tin Oxide），是 In2O3 中掺入约一成 SnO2 形成的固溶体，兼具可见光高透明和近红外高反射，除屏幕电极外还用作低辐射玻璃、飞机防结冰加热膜和电磁屏蔽透明涂层。
